斜ひ式

貯水池の選択取水に

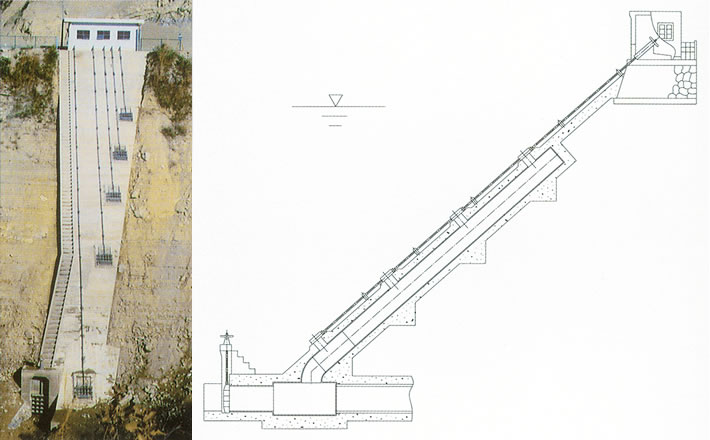

斜ひ式

貯水池斜面に階段状にスライドバルブまたは、溜池栓を必要数設置し、任意のバルブまたは、溜池栓を開閉して選択取水を行います。
バルブの開閉方式はスピンドル方式、油圧シリンダ方式があります。

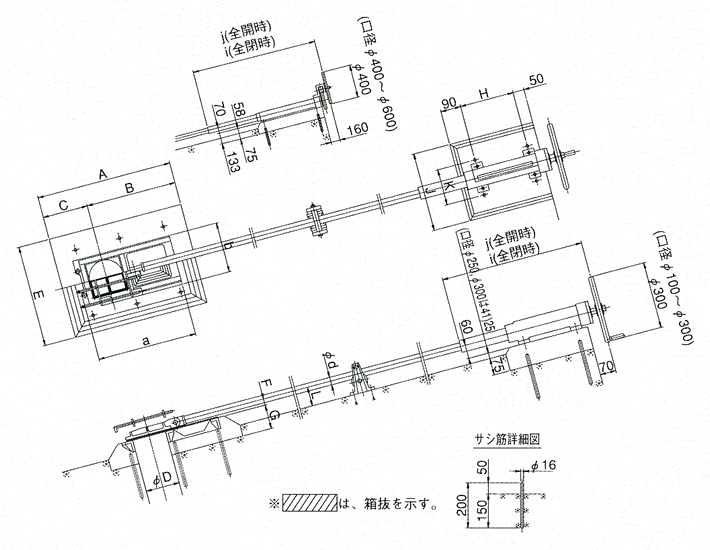

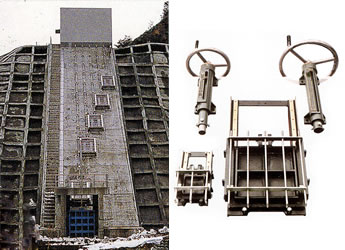

スライドバルブ(ステンレス鋳鋼製)

スライドバルブ
スライドバルブ

スライドバルブは夫々のバルブ1基ずつに開閉機を取付けた並列式と、数門のバルブを1基の開閉機で操作する連動式とがあります。連動式を採用された場合はコンクリート幅が小さくてすみます。スライドバルブの取付け位置と操作室設置場所とを直線的に配置することが困難な場合、また寒暖の差が著しくスピンドルが熱膨張の影響を受け、機能上に支障をきたす場合等には、油圧式スライドバルブをご使用くださるようおすすめします。ステンレス鋳鋼製は塗装の必要もなく、定期的に掃除をしていただくだけで永く使用していただけます。なお、開閉機は陸上のため、鋳鉄製が標準です。

呼び径D A B C E F G H J K L a b d i j
100 500 310 190 350 28 107 240 350 160 85 325 150 25A 512 635
125 550 350 200 400 28 107 240 350 160 85 375 175 25A 487 635
150 600 400 200 450 28 107 240 350 160 85 440 210 25A 480 658
200 700 475 225 500 28 107 240 350 160 85 540 260 25A 449 677
250 800 550 250 560 30 120 340 350 160 101 660 320 32A 571 854
300 900 625 275 620 30 120 340 350 160 101 760 380 32A 557 890
400 1200 825 375 900 48 130 660 350 180 128 960 490 50A 1120 1566
500 1400 975 425 1000 48 130 660 350 180 128 1160 600 50A 1022 1577
600 1750 1225 525 1100 48 130 6600 350 180 128 1450 710 50A 974 1629

設計水深15m

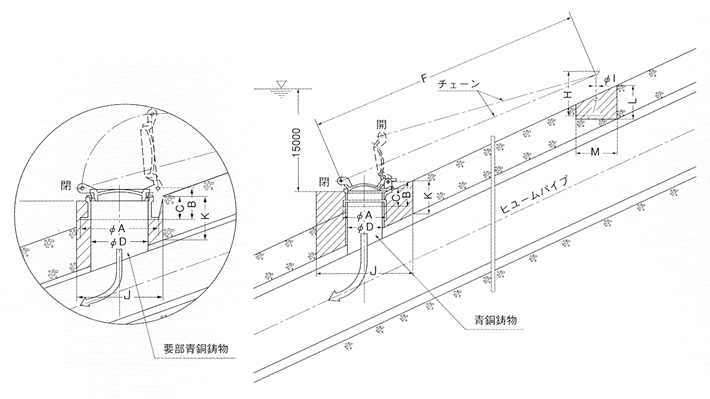

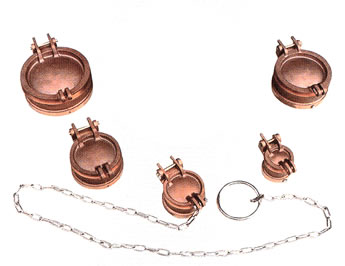

溜池栓

溜池栓
溜池栓

小ダム取水用として最も簡便な装置で、温水取水に適当です。材質は青銅製とし、水密部は、機械加工のうえ、すり合わせを行っています。

  呼び径D ΦA B C E F H ΦI □J K L □M
青銅鋳物 50 73 63 45 45 1500 160 13 250 80 200 120
75 100 63 45 57.5 1500 160 13 250 80 200 120
100 125 71 51 71 1500 160 13 280 100 200 120
125 152 73 51 85 1500 160 13 300 130 200 120
150 180 76 51 100 1500 160 13 30 160 200 120

設計水深15m
