スピンドル式開閉機
丸島のスピンドル式開閉機は、小・中型ゲートとして、普通式、べベルギヤ式、さらに幅広のゲートのための連動式など、数多くの機種をそろえております。
スピンドルは、機械加工された軟鋼もしくはステンレス鋼製、雌ねじメタルは青銅製で、スラストベアリングを装置しており、歯車類はすべて機械切削しておりますので、操作がきわめて軽快です。
べベルギヤ式のハンドルには、円錐クラッチを装備し、オーバーロード時には、スリップする安全装置があります。スピンドルカバー、開度指示計、ロック装置も装備できます。

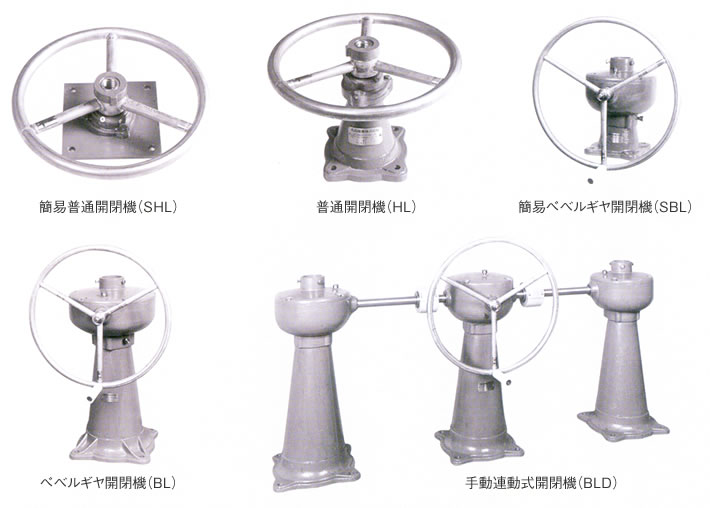

簡易普通開閉機（SHL）寸法表 (単位：mm)
| 型式 | ハンドル中心の高さ | フランジ寸法 | アンカボルトの対辺寸法 |
|---|---|---|---|
| SHL-40 | 84.7 | 220×220 | 180 |
普通開閉機（HL）寸法表 (単位：mm)
| 型式 | 軸径 | ハンドル径 | ハンドル 中心の高さ |
フランジ 寸法 |
アンカボルトの 対辺寸法 |
開閉速度 (100回転) |
巻き上げ能力 (kN) |
|---|---|---|---|---|---|---|---|
| HL-40 | 40 | 560 | 400 | 333×333 | 200 | 700 | 5.5 |
簡易べベルギヤ開閉機（SBL）寸法表 (単位：mm)
| 型式 | ハンドル中心の高さ | フランジ寸法 | アンカボルトの対辺寸法 |
|---|---|---|---|
| SBL-50 | 285 | 250×250 | 180 |
| SBL-60 | 285 | 280×280 | 210 |
べベルギヤ開閉機（BL）寸法表 (単位：mm)
| 型式 | 軸径 | 減速比 | ハンドル径 | ハンドル 中心の高さ |
フランジ 寸法 |
アンカボルトの 対辺寸法 |
開閉速度 (100回転) |
巻き上げ能力 (kN) |
|---|---|---|---|---|---|---|---|---|
| BL-50 | 50 | 1:2.5 | 580 | 700 | 350×350 | 280 | 320 | 11.2 |
| BL-60 | 60 | 1:4 | 580 | 700 | 380×380 | 310 | 225 | 15.1 |
手動連動式開閉機（BL-D）寸法表 (単位：mm)
| 型式 | 軸径 | 減速比 | ハンドル径 | ハンドル 中心の高さ |
開閉速度 (100回転) |
巻き上げ能力 (kN) |
スピンドル 最小間隔 |
|---|---|---|---|---|---|---|---|
| BLD-50 | 50 | 1:2.5×1:1.68 | 580 | 700 | 190 | 17.9 | 1700 |
| BLD-60 | 60 | 1:4×1:1.68 | 580 | 700 | 133 | 24.2 | 2300 |
らく丸くん

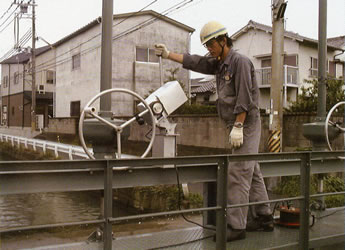

既設の手動開閉機をそのままで「らく丸くん」を取付けますと電動で、らくらく操作ができるようになります。また電源のないところではエンジン発電機で、低価格で簡単に動力化ができます。
北海道から九州まで、全国的に大変ご好評をいただき、100台近くの「らく丸くん」が活躍中です。
