横行ゲート
主として陸閘の防潮用に使用します。
常時は戸袋に格納し、
非常時はレールに沿って引き出し閉鎖します。

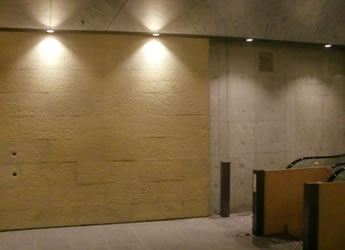

地下構内
懸垂式

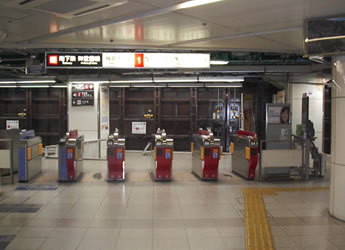

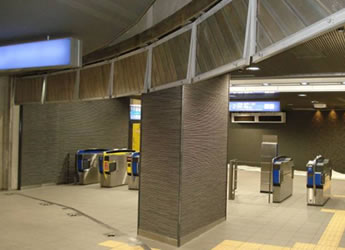

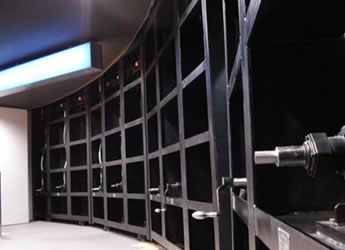

| 設置場所 | 九条駅 |
|---|---|
| 大きさ | W11,527×H2,9000（4分割） |
| 設計水深 | 12.200m |
| 操作方法 | ギア式昇降装置付き 手動操作 |
| 備考 | 曲線部にも対応します |
通常タイプ（下部レール式）

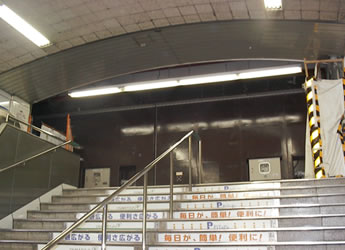

| 設置場所 | 梅田駅御堂筋線南階段 |
|---|---|
| 大きさ | W19.2m×H2.55m（4分割） W8.11m×H2.55m（2分割） |
| 操作方法 | 電動走行・手動締付方式 |
| 備考 | 扉体を多分割することにより長径間に対応します |
ビル内

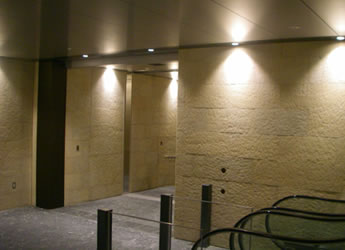

| 設置場所 | 大阪市内某ビル 止水扉 |
|---|---|
| 大きさ | W3.524×H2.870 |
| 設計水深 | 10.000m（逆水圧） |
| 操作方法 | 手動操作（チェーン駆動走行装置付き） |
港湾

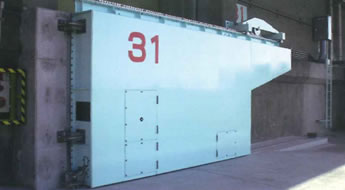

| 設置場所 | 大阪市安治川防潮鉄扉 |
|---|---|
| 大きさ | 4.0m×3.25m |
| 操作方法 | 電動式 |

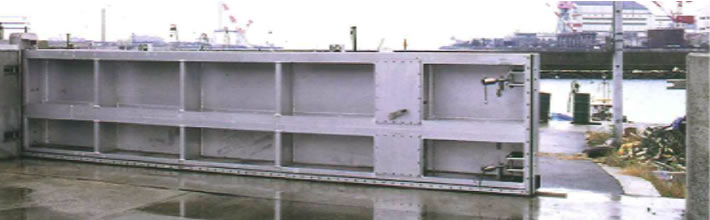

| 設置場所 | 兵庫県播磨町漁港防潮扉 |
|---|---|
| 大きさ | 7.70m×1.15m |
| 操作方法 | アルミニウム製 手動式 |
建築建屋出入口

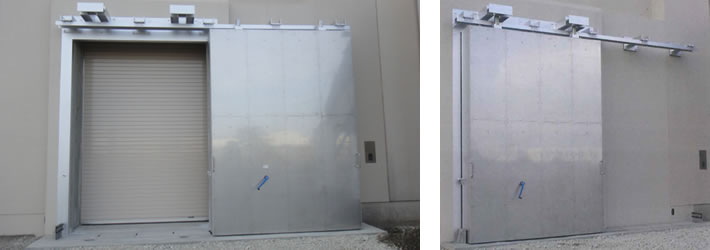

| 設置場所 | 宮城県蒲生南下水処理場 |
|---|---|
| 大きさ | 2.6m×3.5m |
| 設計水深 | 15.6m |
| 操作方法 | 手動操作 |
